COLECCION DE CIRCUITOS PRACTICOS

COLECCION DE CIRCUITOS PRACTICOS - II

Continuamos brindando una serie de circuitos prácticos coleccionables pertenecientes a la colección: "Club Saber Electrónica". En el número 3 de dicha obra, (que se encuentra en los mejores quioscos del país) se publican kits completos para armar y gran cantidad de circuitos. Fotocopie, recorte y arme una carpeta para que pueda tener "a mano" como material de consulta a la hora de ser necesario. Cada circuito fue tomado de publicaciones anteriores, adaptándolos con la inclusión de componentes de fácil adquisición en el mercado de América Latina. Sin embargo, en muchos casos, es posible que no encuentre un componente específico, en ese caso, contáctenos por teléfono o por mail y veremos la forma para que Ud. tenga el componente que no consigue en su localidad. Si bien no se incluye el dibujo de la placa de circuito impreso, cada circuito es lo suficientemente sencillo para que Ud. realice su propio diseño. Tenga en cuenta que se publican fichas en diferentes ediciones y que Ud. puede "bajar sin cargo" más de 150 circuitos de nuestra web: www.webelectronica.com.ar, haciendo click en el ícono password e ingresando la clave: "aiwa15" (debe registrarse como socio en la web, lo cual es gratis y le otorga muchos beneficios).

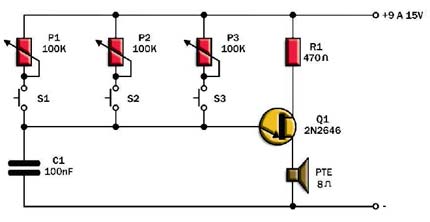

OSCILADOR PARA ORGANO ELECTRONICO

Los tonos obtenidos al presionar los interruptores dependen de los ajustes de P1, P2 y P3. La banda de ajustes depende también de C1, que puede tener valores entre 47nF y 220nF. La potencia es relativamente baja y podrá sustituirse el altoparlante por un resistor de 100 Ohm y llevar la señal a la entrada de un amplificador.

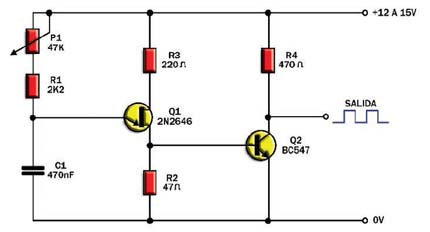

GENERADOR DE FORMA DE ONDA CUADRADA

Una forma de onda que se aproxima a la rectangular se obtiene con este circuito unijuntura. La frecuencia depende básicamente de C1 y se ajusta con P1. Los resistores son de 1/8W y la alimentación puede estar entre 12 y 15V. Alteraciones en R3 y R4 pueden ayudar a obtener una forma de onda más próxima a la rectangular en función del transistor Q2.

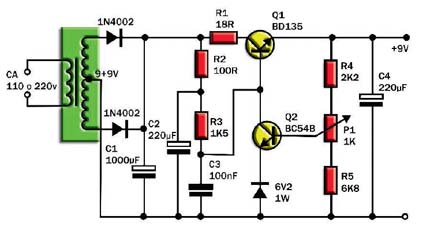

FUENTE 12V + 12V CON PROTECCION CONTRA CORTOCIRCUITO

Esta fuente tiene protección contra las sobrecargas en el circuito de salida. El punto de disparo del sistema de protección, formado por Q2, está determinado por el ajuste de P1. La fuente emplea un transformador de 9 + 9V y proporciona corrientes hasta de 500mA.

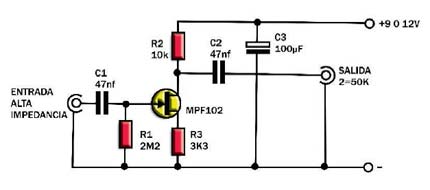

AMPLIFICADOR PARA MICROFONO

Este preamplificador funciona con micrófonos de alta impedancia y entrega una señal de salida de impendancia de 50kohm?aproximadamente. El transistor de efecto de campo puede ser cualquier equivalente del MFP102, si no se tiene éste.

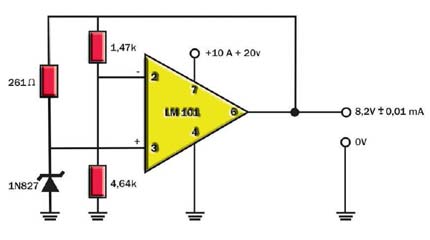

FUENTE DE REFERENCIA

Para aplicaciones de instrumentación y otros usos especiales, es preciso contar con “fuentes de referencia de precisión”. Todos los componentes de este circuito deben ser de precisión y el diodo es del tipo especial de alta precisión, que no admite equivalentes. La fuente no precisa ser simétrica ni estabilizada.

De la Redacción de Saber Electrónica
