Imagine la posibilidad
de acoplar una fuente de audio (su instrumento musical,
por ejemplo) a un amplificador, sin conexión
alguna.
Lo que describimos es un pequeño
trasmisor que envía la señal captada
de audio a cualquier aparato que reciba señales
de FM. Puede usar su 3 en 1, su conjunto de sonido,
la radio de su auto y hasta el walkman con audífonos.
El circuito está formado
básicamente por una etapa preamplificadota
de elevada ganancia con baja impedancia de entrada,
de acuerdo con las características de los
captadores magnéticos. Los captadores de
otros tipos no funcionarán. El transistor
de entrada debe ser preferiblemente un “BC549B
o C” dado su bajo nivel de ruido y elevada
ganancia.
El transistor siguiente es un BC548
o equivalente que proporciona una salida de razonable
intensidad capaz de modular la etapa siguiente.
Esta etapa siguiente es un oscilador
de alta frecuencia con un transistor tipo “2N2222”
o un “BF494B” (el impreso está
diseñado para un 2N2222). La bobina L1 y
el capacitor CV permiten ajustar su frecuencia de
operación para un punto de la gama de FM
que esté libre, o sea, que no exista alguna
estación que esté operando.
La antena es acoplada a una espira
intermediaria de modo de obtener un casamiento de
impedancia y con eso minimizar los efectos de capacidad
que pueden variar la frecuencia del transmisor.
Esto evita que la señal
desaparezca cuando aproximamos alguna cosa a la

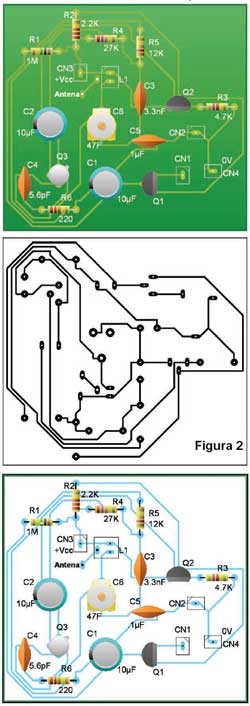

antena o al movernos bruscamente. En la figura 1
mostramos el circuito completo del transmisor y,
en la figura 2, damos la placa del circuito impreso.
La antena consiste en un trozo
de alambre rígido de aproximadamente 10 cm
de largo. No debemos usar antenas mayores porque,
además de incomodar al músico, pueden
incomodar inestabilidades de funcionamiento.
Como creemos que este montaje puede
ser llevado a cabo por principiantes, nos permitimos
dar algunas indicaciones que pueden ser “triviales”
para los asiduos lectores de Saber Electrónica:

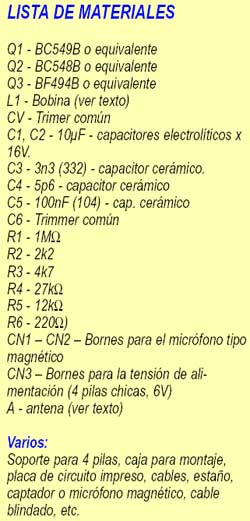

El transistor Q3 debe ser tipo
2N2222 ó BF494B ó BF495B, en tanto
que el Q1 debe ser preferiblemente el BC549B o BC239.
El Q2 admite diversas posibilidades como el BC547,
BC4BC548, BC549, BC237, BC238 o BC239. La posición
de montaje de estos transistores debe ser tenida
en cuenta.
La bobina L1, sin núcleo,
consiste en 3 ó 4 espiras de alambre común
rígido con un diámetro de 1cm. La
conexión central debe ser hecha en la segunda
espira, a partir del lado de la alimentación
positiva.
El trimer es común, del
tipo miniatura, y no es crítico, ya que por
la alteración de las espiras de la bobina
podemos compensar desviaciones de la frecuencia
que cause su valor (puede emplear el de tornillo
rojo, amarillo, verde o celeste).
Tenemos dos tipos de capacitares
en el circuito:
C1 y C2 son electrolíticos
con una tensión de trabajo de por lo menos
25V. La placa está diseñada para recibir
los tipos de terminales paralelos, debe observarse
su polaridad. Los demás deben ser cerámicos
de buena calidad, preferentemente los de tipo "plate".
Los resistores son de 1/8 ó
1/4W, conforme la disponibilidad de cada uno y existe
uno de ellos al cual se le puede alterar sensiblemente
el valor en función del receptor usado. Se
trata del R6 que puede ser reducido hasta 100 ohm
si quisiéramos un poco más de alcance.
Para la alimentación se
usará un soporte de 4 pilas pequeñas,
deberá observarse la polaridad de su conexión.
La llave que conecta y desconecta el aparato es
de cualquier tipo, según las disponibilidades
del montador.
Para la conexión del captador,
que debe ser de tipo magnético de baja impedancia
usamos un conector hembra apropiado.
Es importante observar el orden
de conexión de los cables, pues si la malla
quedara invertida, puede producirse la captación
de zumbidos y hasta de estaciones de radio cercanas.
No use micrófonos de electret.
Terminado el montaje, las pruebas
de funcionamiento y los ajustes pueden hacerse como
sigue:
-
Conecte en las cercanías
(de 1 a 2 metros de distancia) una radio de
FM sintonizada en un punto libre de la gama
de FM entre 100 y 108MHz. La radio debe estar
a 3/4 o al máximo de su volumen.
-
Seguidamente, ajuste
con un destornillador plástico (adecuado
para el ajuste de bobinas) el trimer CV de modo
de captar un "soplo" en la radio de
FM. Este "soplo" silencia el ruido
de fondo (chillido) que existe en los puntos
en que las estaciones no están emitiendo.
-
Busque la señal
más fuerte, ya que puede haber captación
de más de una, dado que en la emisión
se generan "armónicas".
-
Ajustada la frecuencia
del transmisor, retoque la sintonía del
receptor de modo que la señal se vuelva
estable.
-
Hable sobre el micrófono
y vea su reproducción en la radio. El
volumen en un aparato pequeño será
reducido, pero servirá para comprobar
el funcionamiento del aparato.
Verificado el funcionamiento, el
lector podrá acoplar la radio de FM a un
amplificador de potencia.
Si notara inestabilidad, o sea,
la fuga de la estación cuando usted se mueve,
conecte la antena en otra espiral de la bobina.
Experimente hasta obtener el punto de mayor estabilidad.
Si tuviera dificultades para captar
la señal en el punto deseado del aparato
receptor, altere el número de vueltas de
la bobina L1.
Si notara un ronquido o el sonido
de alguna estación en el captador, invierta
la conexión del micrófono. Por la
sencillez del circuito, no tendrá inconvenientes
en su puesta a punto.
|
