MONTAJES - SENCILLO SINTONIZADOR PARA VLF
	El empleo de polarización magnética para controlar cambios de inductancia hace posible el diseño de sintonizadores de pequeño formato para aplicaciones de baja frecuencia. Con elementos comunes y sin detalles de precisión, construí un prototipo con buenos resultados.
	- DESARROLLO

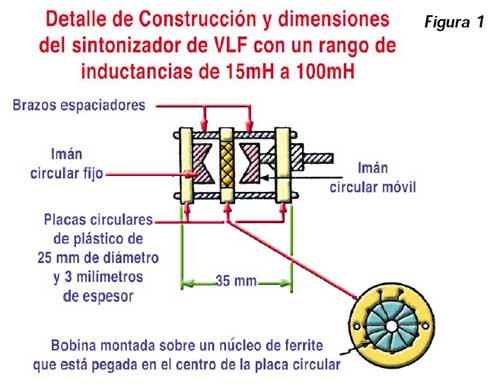

	Este diseño se ha tomado de una revista que tiene ya sus años pero me pareció lo bastante interesante como para incluirlo en la revista. Por esa razón se han dejado las medidas originales y los materiales empleados. El cambio en inductancia se consigue mediante el cambio de la permeabilidad de un núcleo toroidal de ferrite sobre el cual el inductor está devanado. Se le aplica a este núcleo una polarización magnética en una disposición única en donde un imán se encuentra fijo mientras que el segundo imán gira en 180º en la relación de polaridad respecto al fijo. El núcleo a ser controlado se encuentra entre los dos imanes. Los dos imanes de la figura 1 se denominan M1 y M2. Se trata de dos pastillas imantadas con polos definidos que pueden tomarse de juguetes en desuso, o cualquier otra formación imantada de pequeñas dimensiones (no más de 20 mm de diámetro). Cuando M1 se encuentra alineado con M2 en polaridades distintas, las líneas de flujo se encuentran prácticamente cortocircuitadas, fluyendo directamente entre los polos opuestos y teniendo un efecto mínimo sobre el núcleo. Este es el punto de baja inductancia. A medida que el eje sobre el cual está M1 se gira hacia el punto en donde los polos de igual signo se enfrentan, un número cada vez mayor de líneas de fuerza son forzadas a fluir a través del núcleo hasta que se llega a casi la saturación en el punto de 180º. Este es el punto de mínima inductancia. Se construyó un prototipo de las dimensiones dadas en la figura 1, usando un núcleo de ferrite Indiana General, tipo CF101 de material 0-6 diámetro exterior 0.230´´, diámetro interior 0.120´´ y 0.060´´ de espesor, bobinado con 100 espiras de alambre Nº 35 (0.11 mm de diámetro). Los imanes que yo emplee tienen un diámetro de 0.5´´, tallados con la polaridad N-S normal y tienen una densidad de flujo de aproximadamente 350 gauss. El espesor de aire entre los imanes y el núcleo se ajustó a 0.01 pulgada (0,25mm). La inductancia mínimia puede ajustarse mediante este entrehierro hasta el punto de saturación del núcleo. La inductancia, medida con un Q-metro Boonton, fue de 15mH máximo y de 100mH mínimo para una rotación de 180º. El Q promedio sobre este rango fue de 40. Con un capacitor fijo de 0.001uF en paralelo con el inductor, el rango de sintonía es de 40kHz hasta más de 600kHz. Este rango puede ser extendido hacia abajo hasta 7kHz colocando un capacitor de 0.047uF. Obviamente, con diferentes valores de capacidad es posible obtener un rango de sintonía acorde con la banda que necesitamos cubrir. Cabe aclarar que es posible variar la inductancia máxima del sintonizador si cambiamos la cantidad de vueltas de la bobina arrollada sobre el núcleo de ferrite, es por eso que debe bobinar una espira al lado de la otra con un alambre estañado fino. Puede efectuar pruebas con un alambre de diámetro diferente teniendo en cuenta que si las espiras se montan unas sobre otras no tendrá uniformidad en la variación de i nductancia con la rotación del eje que sotiene al imán móvil. El propósito primario de esta nota es hacer conocer un dispositivo casi desconocido y que con algo de habilidad mecánica puede ser construído por el aficionado. Si se anima a construir este dispositivo, con gusto lo orientaremos y estaríamos encantados de que nos comente los resultados obtenidos.
	Ing. Arnoldo C. Galetto - Email: cargal@ciudad.com.ar
