La prueba del fly-back es fundamental
para la detección de los defectos de las
etapas de salida de alta tensión de los
televisores.
Sin embargo, las pruebas estáticas,
que se resumen como las medidas de resistencia
de arrollamientos, no pueden revelar situaciones
anormales, tales como fugas o cortos entre espiras.
De esta manera, un fly-back que
al ser examinado con un multímetro común
no presenta fallas, podrá no funcionar
cuando se lo utiliza para su aplicación
normal.
La prueba del fly-back debe ser
dinámica, con la aplicación de una
señal de alta potencia con frecuencia de
entre 2 y 20kHz, con lo que debe verificarse la
generación de altas tensiones y eventuales
fugas. El circuito que proponemos emplea un transistor
de efecto de campo de potencia, lo que simplifica
el proyecto y garantiza una excelente eficiencia.
Con este circuito podemos hacer
que los fly-backs se vean obligados a producir
alta tensión aunque las etapas correspondientes
del televisor estén inoperantes y, así,
verificar si este componente está funcionando
bien o si es el causante de los problemas del
televisor.
El circuito se alimenta por la
red local y es bastante simple de montar, no exigiendo
ajustes especiales. Las características
son las siguientes:
En la figura 1 tenemos el diagrama
completo del probador. Para probar un fly-back
se precisa generar una señal de buena potencia
en la banda de 2 a 20kHz.
Esta señal se genera a
partir de un 555 estable cuya frecuencia es ajustada
por el potenciómetro P1. En este potenciómetro
se ajusta el aparato de modo de obtener la señal
que dé mayor rendimiento en la prueba de
un determinado fly-back.
La señal del oscilador
en cuestión se aplica, vía R5, a
la compuerta de un FET de potencia.
En el mismo instante en que la
compuerta (gate) llega al nivel alto, el FET conduce
la corriente; en estas condiciones, la resistencia
entre el drenaje (d) y la fuente (s) cae a una
fracción de ohm, pudiendo fluir una corriente
muy intensa.
Esta corriente será aplicada
al flyback en prueba por medio de algunas espiras
de cable arrolladas en su núcleo.
Con esto podemos tener inducción
de alta tensión en el secundario, lo que
nos permite comprobar si el componente está
o no en buen estado, como lo sugiere la figura
2.
El resistor R4 limita la corriente
en el circuito a un valor seguro para que el transistor
no tenga que consumir excesiva potencia.
La fuente de alimentación
del circuito consiste en un transformador que
baja la tensión de la red a 12V. Luego
de la rectificación por D1 y D2 y el filtrado
por C1, se obtiene alrededor de 16V que alimenta
el circuito.
El rendimiento es bueno ya que
la corriente en el fly-back tendrá picos
que llegan a los 2A.
La disposición de los
componentes en una placa de circuito impreso se
muestra en la figura 3.
El FET de potencia debe ser dotado
de un buen disipador de calor y el circuito integrado
debe montarse en un zócalo. Para la conexión
al fly-back en prueba, dejamos dos cables de 40
a 80 cm con puntas cocodrilo.

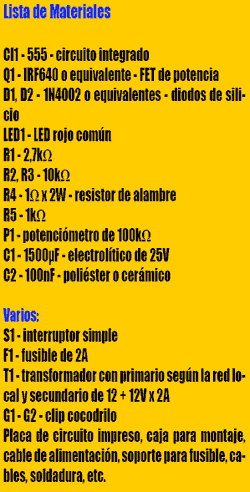

El transformador tiene arrollamiento
primario de acuerdo con la red local y secundario
de 12 + 12V con, por lo menos, 2A.
El electrolítico del filtro
debe tener una tensión de trabajo de 25V,
como mínimo.

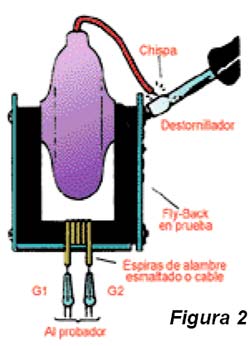

Para probar el aparato se precisa
un fly-back en buen estado. La conexión
debe hacerse como muestra la figura 2.
En este caso, el arrollamiento
de prueba consiste entre 3 y 5 espiras de cable
común, o un poco más, enlazadas
al núcleo de ferrite. Accionando S1 y ajustando
P1 debe surgir la producción de alta tensión,
la que puede ser detectada con una llave de tuercas.
Si todo está bien, debe
producirse un chispazo (arco).
Si la bobina tuviese problemas
como, por ejemplo, fugas, aparecerá un
ruido como de fritura y un fuerte olor a ozono.
A veces podemos hasta visualizar
estas fugas entre las espiras del arrollamiento.
En este caso, la alta tensión
será reducida.
Si no hubiera alta tensión
pero el ruido de oscilación aparece cuando
variamos P1, esto es señal de que el componente
(fly-back) tiene espiras en corto.
También puede ocurrir
que el arrollamiento se haya interrumpido; en
este caso, tendremos oscilación pero no
alta tensión.
En algunos casos, la presencia
de fugas (arcos) al exterior puede corregirse
con la aplicación de resina por ejemplo,
cera de vela.
Estas fugas también pueden
reducirse con una limpieza con solvente. Para
usar, basta arrollar las espiras en el núcleo
y conectar el aparato.
Para probar el fly-back con este
aparato, no es necesario retirarlo del televisor.
