El año
pasado, el profesor de la cátedra “Mediciones
de Electrónica” nos dió el circuito
de un localizador de cortocircuitos que poseía
algunos errores que nosotros debíamos localizar
con el propósito de hacerlo funcionar. Luego
de varias semanas de investigación y cálculos
logramos el circuito de la figura 1 que permite
localizar cortocircuitos en equipos electrónicos
y además mide diodos con bastante eficiencia
y hasta cambia la frecuencia del sonido generador
en un transductor piezoeléctrico cuando varía
la resistencia colocada en las puntas de prueba,
permitiendo de esta forma tener una idea de la resistencia
que se está midiendo.
El circuito utiliza dos circuitos integrados
que poseen a su vez dos amplificadores operacionales
tipo 741 clásicos, sin embargo, el desempeño
mostrado con los LM358 es muy superior.
El primer operacional funciona como comparador
que recibe las tensiones de dos diodos leds cuyo
encendido dependerá del estado de las puntas
de prueba. Cuando la resistencia entre las puntas
de prueba es alta, el led 1 (de color verde) queda
bien polarizado como consecuencia de la saturación
de Q2. La salida del comparador es amplificada
por un segundo operacional que comanda a un oscilador
cuya frecuencia depende de la acción de
un transistor de efecto de campo (Q3), ligado
a la tensión del comparador amplificada
por el segundo operacional.
De esta manera, si la resistencia en las puntas
de prueba es alta o éstas están
abiertas, la tensión en pata 2 del primer
operacional es mucho mayor que la tensión
en la pata 3, por lo cual el oscilador genera
una señal de alta frecuencia que produce
un sonido agudo sobre el transductor y, a su vez,
el diodo LED 2 de color rojo enciende muy poco.
Si la resistencia entre las puntas de prueba disminuye,
también lo hace la tensión en pata
1 del primer operacional y baja la frecuencia
de oscilación reproducida por el piezoeléctrico.
Cuando hay un cortocircuito, el led verde se
apaga y el sonido cesa de inmediato, encendiéndose
con más fuerza el led rojo, lo que indica
la presencia del cortocircuito (en general este
efecto se consigue cuando la resistencia es menor
que 3ohm?aproximadamente).
La prueba de diodos también es sencilla
ya que el circuito es capaz de detectar una juntura
con lo cual al colocar el componente de una forma
sobre las puntas de prueba, el oscilador funcionará
encendiéndose el led verde y al invertir
las puntas de prueba se apagará el led
y cesará el sonido.
En la figura 2 se muestra la placa de circuito
impreso sugerida. El consumo de corriente es bajo,
por lo cual se puede emplear un conjunto de 4
pilas en serie como tensión de alimentación,
teniendo en cuenta que deberá verificar

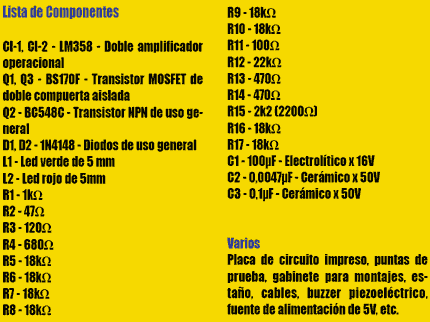

los valores de resistencia de referencia (R1,
R2, R11 y R17) para obtener los resultados que
más se asemejen a sus espectativas.
Les recuerdo que este circuito es experimental
pero que arroja buenos resultados, especialmente
en la búsqueda de cortocircuitos en equipos
electrónicos. El consumo de corriente no
supera los 20mA cuando se lo alimenta con una
tensión de 5V.
