El proyecto que
describimos en este artículo es un control
remoto por ultrasonido, es decir, que funciona en
base a frecuencias inaudibles que están entre
40kHz y 50kHz. Tanto el transmisor como el receptor
son de reducido tamaño y muy fáciles
de armar.
Obviamente, el transmisor genera una señal
de ultrasonido y el receptor es capaz de decodificar
dicha señal y activar un relé. El
transmisor emplea un circuito integrado temporizador
tipo 555 conectado como oscilador astable que
genera señales cercanas a los 45kHz; luego
un transductor de ultrasonido común (cualquiera
de los que se encuentren en casas de venta de
componentes electrónicos) convierte la
señal del oscilador en una onda inaudible
de gran eficiencia. Como se trata de un circuito
de bajo consumo, puede ser alimentado con una
batería de 9V y hasta con una más
pequeña de 12V de las empleadas en controles
remotos para el automotor.
El receptor emplea un transductor de ultrasonido
(apareado con el del transmisor) que entrega la
señal captada a un amplificador de dos
etapas formado por Q3, Q4 y sus componentes asociados;
luego la señal amplificada se rectifica
por medio de D4 (y es enclavada por medio de D3)
con el objeto de que permita el cambio de estado
de un amplificador operacional que hará
saturar al par de transistores Q5 y Q6 que accionarán
al relé.
El receptor también puede ser alimentado
por medio de una batería de 9V o bien mediante
una fuente de alimentación sencilla.
El circuito del transmisor se muestra en la figura
1 y el del receptor en la figura 2.

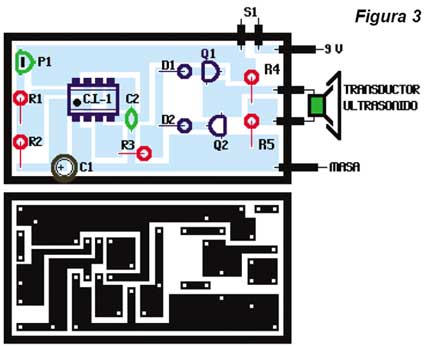

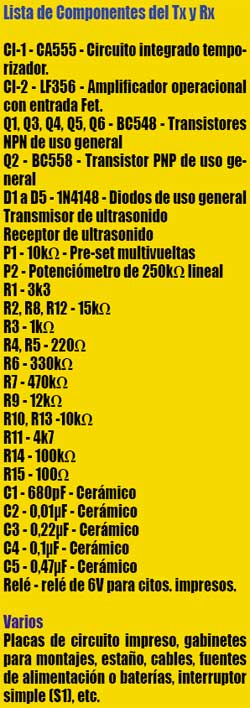

Las figuras 3 y 4 muestran los diseños
de las placas de circuito impreso del Tx y Rx
respectivamente.
Obviamente, el funcionamiento es muy sencillo:
cuando se presiona S1 de Tx se emite un ultrasonido
que es captado por el transductor del Rx para
ser amplificado, rectificado y filtrado, produciendo
en la pata 2 del amplificador operacional un nivel
de continua acorde con la señal transmitida.
Con P2 ajustamos el umbral de disparo de modo
que el relé esté inactivo en ausencia
de señal y se accione cuando apretamos
S1.
Con P1 ajustamos la frecuencia generada por el
transmisor de ultrasonido. Recomendamos realizar
el ajuste para máxima distancia de actuación.
|
