El esquema eléctrico del intercomunicador se muestra en la figura 1 y su montaje no es para nada complicado ya que sólo emplea dos amplificadores integrados tipo TBA820M o similar, junto con dos micrófonos de electret y dos parlantes de los utilizados en radios portátiles.

A los fines didácticos, para obtener mejor rendimiento utilizamos micrófonos preamplificados (electret de tres terminales) y para polarizarlos se utilizan divisores resistivos formados por R1, R2, R10 y R11.

El micrófono capta la señal que se desea transmitir y la conduce a través de C2 y C15 (según el canal de que se trate) a la pata 2 de cada uno de los integrados amplificadores de audio. La salida amplificada se obtiene de la pata 5 de cada amplificador de modo que se puede colocar directamente en el parlante.

En este prototipo no se ha incluido ningún control de volumen pero Ud. puede colocarlo sin ningún inconveniente reemplazando R5 ó R8 (según el canal) por un potenciómetro de 250ohm?por cada canal.

Como puede apreciar, en realidad se trata de dos amplificadores, uno por cada canal, de modo que uno actúe en transmisión y el otro en recepción de tal forma que no es preciso “activar” ningún control para cambiar de modo de “habla a escucha”.

En la figura 2 se muestra una sugerencia para la placa de circuito impreso. La alimentación se puede realizar con una batería de 9V o con una fuente de alimentación común.

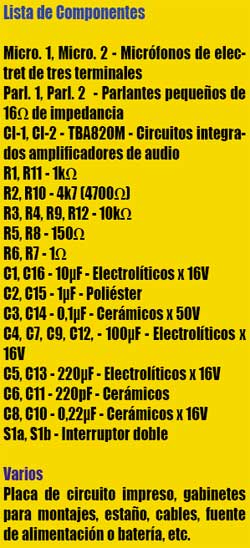

El montaje no reviste consideraciones especiales y sólo debe adaptar el prototipo para las condiciones de uso.
