| En los circuitos a transistores,
cuando se polarizan adecuadamente para un fin determinado
los semiconductores, y se marcan los rangos de voltajes
y corrientes, se obtiene el resultado planeado, y
más aún la estabilidad del mismo así
como la repetibilidad, es decir, que el circuito funcionará
de la misma manera aunque existan variaciones en los
diferentes parámetros de los componentes asociados.
A esto lo llamaremos estabilidad del circuito. Aplicamos
este criterio para la construcción de un sencillo
indicador de humedad muy fácil de construir. |
|
|
Se trata de un
circuito que mediante un zumbador (buzzer) nos indica
si existe la humedad suficiente en la tierra de
una maceta, cultivo terrario, jardinera, "árbol
bonsai", etc. En general, de cualquier lugar
donde se desee medir el grado de humedad dentro
de la tierra. Se puede determinar el nivel de humedad,
ya que es posible un ajuste previo a nuestro medidor |
| |
| PRINCIPIO
DE FUNCIONAMIENTO |
|
La tierra de
una maceta o de cualquier lugar, tiene una resistencia
que normalmente es muy alta, del orden de Mohm;
y ésta es posible medirla mediante un instrumento
que se llama “megger” o medidor de alta
impedancia, pero si humedecemos con bastante agua,
la tierra variará su resistencia eléctrica
de forma considerable, y si colocamos dos electrodos
a una distancia predeterminada y la conectamos a
la base de un transistor (que en el caso de nuestro
circuito es Q2), éste empezará a conducir
(vea el circuito de la figura 1). Y si llevamos
la señal a un pequeño amplificador
de uso general con otro transistor (Q1 en nuestro
caso), la corriente de este último será
capaz de excitar y hacer funcionar a un zumbador
conectado al colector de dicho transistor. |
| |
| USO
Y MANERA QUE FUNCIONE |
|
Para hacer funcionar
el detector, se introducen los electrodos (EP) en
la tierra, a la profundidad donde se quiere medir
la humedad existente, procurando que las puntas
metálicas, hagan contacto en su totalidad
con la tierra.
Se presiona el botón pulsador,
BP, con lo que se iluminará el led.
Tenga en cuenta que solo se “cierra”
la primera parte del circuito, que consiste en la
batería, la resistencia de 1kohm, y el pulsador,
lo cual indicará el buen estado de la batería.
Tomando en consideración el resto del circuito,
si las puntas del medidor siguen introducidas en
la tierra y está mojada en exceso, el zumbador
emitirá un sonido intenso; si el zumbido
es débil, indicará que el nivel de
humedad es bajo y si no emite zumbido alguno, pero
prende el led, significa que no hay humedad suficiente. |
| |
|
Al presionar
el pulsador BP, se aplica tensión al circuito
con lo cual se obtiene en la punta roja de los electrodos,
una polarización de nivel alto que es capaz
de llevar al transistor Q1 a nivel de conducción;
éste a la vez polariza al transistor Q2,
y la corriente de colector de éste, es suficiente
para que el zumbador emita el nivel de sonido explicado
anteriormente. |
| |
|
| Use un soldador de baja temperatura
tipo lápiz o de estación, para evitar
dañar por exceso de calor a los transistores
y diodo. No arme su circuito sobre superficie metálica.
-

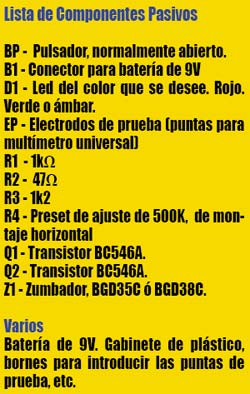

Colocar las tres resistencias,
cortando el exceso de largo de los terminales
y soldando.
-
Colocar los transistores
de acuerdo al dibujo impreso sobre la placa
de circuito impreso (figura 2), teniendo cuidado,
en respetar la parte plana del cuerpo del transistor,
de acuerdo a la impresión de componentes
sobre el circuito impreso.
-
Colocar el led, cuidando
la polaridad (pata corta negativo).
-
Soldar el conector para la
batería de 9V.
-
Coloque y apriete fuerte
las tuercas de los bornes para los electrodos.
-
El pulsador, las resistencia
y el potenciómetro no tienen polaridad,
por lo que se pueden colocar en cualquier posición.
-
El zumbador es necesario
que se coloque el cable rojo en "R",
y el cable negro en "N".
-
Corte todas las puntas de
los componentes sobrantes.
-
Revise que todos los puntos
estén soldados y retire el exceso de
soldadura.
|
|
Previo a la calibración es
necesario saber que el equipo está en condiciones
de operar. Para ello, haga lo siguiente:
-
Energice el indicador con
el pulsador y gire el preset a un extremo; junte
las puntas de prueba y el zumbador sonará.
-
Gire el preset al otro extremo,
y junte las puntas de prueba y no sonará
el zumbador.
-
Si el circuito funciona en
base a lo anterior está todo correcto.
Para la calibración, haga lo siguiente:
-
Humedezca en forma abundante,
una bola de algodón del tamaño
de una nuez sin que escurra; coloque las partes
metálicas de los electrodos de prueba
sobre el algodón, gire el preset hasta
escuchar un sonido intenso, (no más)
pero no excesivamente fuerte.
-
Si a su criterio la bola
de algodón que mojó anteriormente
está muy húmeda, exprima hasta
que Ud. considere el grado adecuado de humedad
que desea, y gire el preset hasta escuchar el
sonido intenso, y con esto estará listo
y terminado.
|
|
-
Revise que el voltaje de
la batería sea superior a 8,9V.
-
En caso de falla, revise
que todos los componentes estén colocados
en forma correcta en cuanto a su posición,
y que todos estén soldados. Si no funciona,
por favor, contáctese con: www.steren.com.mx
|
| |
Preparado
por el Departamento Técnico de STEREN |
|
|
|
|
