En Saber Electrónica Nº 120 publiqué un “llavero sónico” que emulaba a los famosos circuitos que permiten encontrar llaves u objetos pequeños de uso corriente.

Pequeñas modificaciones en el circuito original permiten obtener un prototipo sensible al que se le puede agregar un filtro selectivo para que sólo responda con un tono de audio que Ud. pueda generar con un transmisor que será la “llave” para que suene un transductor piezoeléctrico.

El receptor que describimos es presentado como un alerta sonoro cuyo uso se extiende a gran cantidad de aplicaciones que van desde el entretenimiento de niños hasta la puesta en marcha de complejos sistemas, con la emisión de sonidos característicos. Incluso, como llavero propiamente dicho resulta "algo incómodo", dado que la plaqueta de circuito impreso es de un tamaño apreciable.

Cuando se detecta un sonido de cierta frecuencia, se activa un relé y se enciende un led que da la confirmación a una cierta orden. Al culminar el sonido, todo vuelve a sus condiciones normales y se apaga el led.

El transductor receptor es un micrófono de electret de tres terminales de 5 mm de diámetro de alta sensibilidad que se conecta a un preamplificador de alta sensibilidad.

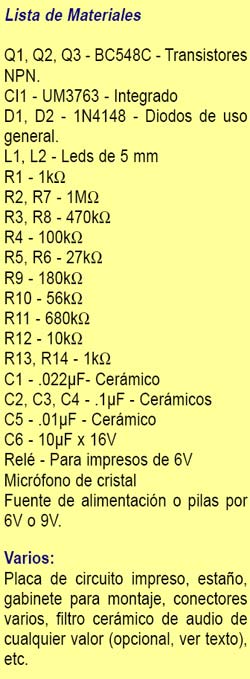

El circuito completo se muestra en la figura 1, en él podemos ver la existencia de dos etapas amplificadoras transistorizadas formadas por Q1, Q2 y sus componentes asociados. La señal amplificada se entrega a un circuito integrado comparador de señal de voz, que posee en su interior un comparador y un oscilador que genera señales con frecuencias comprendidas entre 1 y 2kHz.

El comparador compara la señal ingresante por el micrófono con la del oscilador interno, de modo que si la misma cae dentro de esa gama, se dispara un flip-flop (también dentro del UM3763) que entregará un estado "alto" a su salida, que podremos emplear para comandar otro circuito externo.

En nuestro caso, empleamos un transistor que posee como carga un relé, de modo que al decepcionarse un sonido cuya frecuencia esté comprendida entre 1 y 2kHz, se active el relé cuyos contactos activarán, a su vez, un circuito secundario.

La activación del relé se podrá identificar por el encendido de un led. Si bien nuestro circuito posee un relé, el UM3763 fue concebido para funcionar en un llavero sónico y por ello puede alimentarse con 1,5V o 3V con un consumo extremadamente pequeño. De esta manera, con un solo transistor amplificador, el integrado UM3763 y un generador de melodías como el visto en Saber Electrónica Nº 115, se puede construir un aparatito de pequeñas dimensiones.

En nuestro caso, se prevé una tensión de alimentación de 6V, lo cual permite que este telecomando sea empleado en juguetes para que se ponga en marcha un determinado mecanismo cuando se emite un silbido.

Otra alternativa para el empleo de este aparato, consiste en colocar en serie con C5 un filtro cerámico de una frecuencia determinada (por ejemplo 1,8kHz), de modo tal que el relé se dispara cuando se decepciona solamente una señal de esa frecuencia y no un simple silbido que sólo contiene una pequeña porción de señal de esa frecuencia. Es más, Ud. puede colocar un filtro cerámico de características conocidas (compra el filtro cerámico dentro de la gama de audio que encuentre en la casa de venta de componentes de su localidad) y luego armar un oscilador con un simple temporizador 555 para que genere una señal de esa frecuencia, luego, cada vez que el generador funcione a la frecuencia exacta, se disparará nuestro alerta sonoro.

El sistema de seguridad consiste entonces en que Ud. calibre el oscilador de manera que se dispare el alerta sonoro y luego le quite las pilas. Cada vez que desee localizar ese objeto deberá poner las pilas al transmisor y hacer que el mismo emita la señal de búsqueda.
