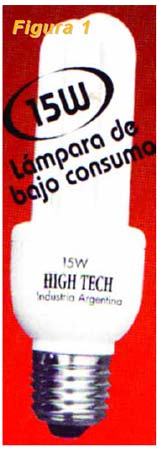

De acuerdo a
las especificaciones arriba indicadas, podemos desarrollar
un circuito específico para esta fuente de
emergencia. Aclaramos en este punto que los componentes
usados corresponden a una de las versiones probadas,
pero no existe ningún inconveniente usar
otros componentes, si ello fuera necesario por motivos
de obtención o existencia de estos componentes.
Nos referimos especialmente al
hecho de haber usado transistores de germanio tipo
PNP. Es factible, con ligeras modificaciones, usar
transistores de silicio tipo PNP y eventualmente,
también del tipo NPN, si bien en este caso
las modificaciones son desde luego de mayor importancia.
El hecho de usar transformadores
en este diseño garantiza la estabilidad de
frecuencia necesaria y facilita también la
obtención de la tensión de salida
especificada. El uso de una batería de 12
Volt en lugar de 6 Volt, es también una variante
factible, si bien requiere un dimensionamiento diferente
de los transformadores. Los datos indicados en la
tabla 1 son para los componentes especificados en
el diagrama o reemplazos equivalentes.
En la figura 2 vemos el circuito
sugerido. Se observa que la rectificación
de la tensión alterna para lograr la tensión
de carga de la batería, la efectúan
los transistores de salida en conexión de
diodo colector – emisor.
Esta conexión la efectúa
el relé de salida. El circuito de excitación
sinusoidal está determinado por el capacitor
C2 y los arrollados W1, W2 y W3 del transformador
Tr1. Los transistores de salida poseen un encapsulado
metálico, motivo por el cual se montan en
forma directa sobre el chasis metálico para
lograr una disipación térmica favorable.
Deben usarse arandelas de mica y grasa termoconductiva
para el montaje, para evitar cortocircuitos y al
mismo tiempo lograr un comportamiento térmico
favorable.
Los datos de los transformadores
son los siguientes:
Transformador Tr1:
Núcleo M 42, chapa Nº IV, apilado unilateral,
entrehierro de 0,5 mm.
Bobinado W1, 240 espiras, alambre 0,4 mm,
Bobinado W2, 2700 espiras, alambre 0,14 mm,
Bobinado W3, 80 espiras, alambre 0,1 mm,
Bobinado W4, 2 x 60 espiras, alambre 0,2 mm.
Transformador Tr2:
Núcleo M 55, chapa Nº IV, apilado bilateral.
Bobinado W1, 2 x 130 espiras Bifilar, alambre 0,75
mm,
Bobinado W2, 2 x 25 espiras Bifilar, alambre 0,3
mm
Bobinado W3, 2 x 42 espiras Bifilar, alambre 0,75
mm.
Transformador Tr3:
Núcleo M 102, apilado bilateral..
Bobinado W1, 2 x 27 espiras, alambre 2 mm,
Bobinado W2, 2 x 8 espiras, alambre 0,7 mm,
Bobinado W3, 930 espiras, alambre 0,4 mm,
Bobinado W4, 210 espiras, alambre 0,4 mm.
Otro de los componentes especiales
es el relé que cumple las funciones arriba
mencionados y por lo tanto debe poseer juegos de
contactos para todas ellas. Se trata de un relé
inversora de cuatro polos con un par de contactos
normalmente abiertos y otro normalmente cerrados.
Esto significa que debe poseer 6 juegos de contactos
inversoras. En dos juegos la corriente es mínima,
pero en las otras cuatro la corriente puede llegar
a 0,5 Amperes. La bobina del relé es conectada
a 220 Volt, motivo por el cual debe cumplir las
especificaciones adecuadas.
El capacitor del oscilador, C2,
es de 2µF x 70 Volt, del tipo de papel o Mylar,
no electrolítico.
El capacitor C1 es un electrolítico
de 200µF x 3 Volt. El capacitor C3 es de papel
de 47nF.
Los resistores son seis y poseen
los siguientes características:
- R1, preset de 10 kohm,
- R2, resistor de 390 ohm
- R3, preset de 100 ohm
- R4, alambre de 1,8 ohm, 2 watt,
- R5, alambre de 1,8 ohm, 2 Watt,
- R6, resistor de carbón de 1,5
kohm
El diodo D1 es del tipo 1N4001
de silicio, con una tensión de 600 Volt,
1 Ampere.
El armado de la fuente de emergencia
es sencillo, ya que no hay problemas de frecuencias
altas o acoplamientos delicados. Sin embargo es
necesario cuidar el aspecto eléctrico y la
aislación, para evitar sorpresas desagradables.
En el uso conviene tomar en cuenta
la potencia máxima especificada y evitar
la sobrecarga del circuito.
La colocación de un fusible
en el circuito de carga es recomendable pero no
imprescindible. |
